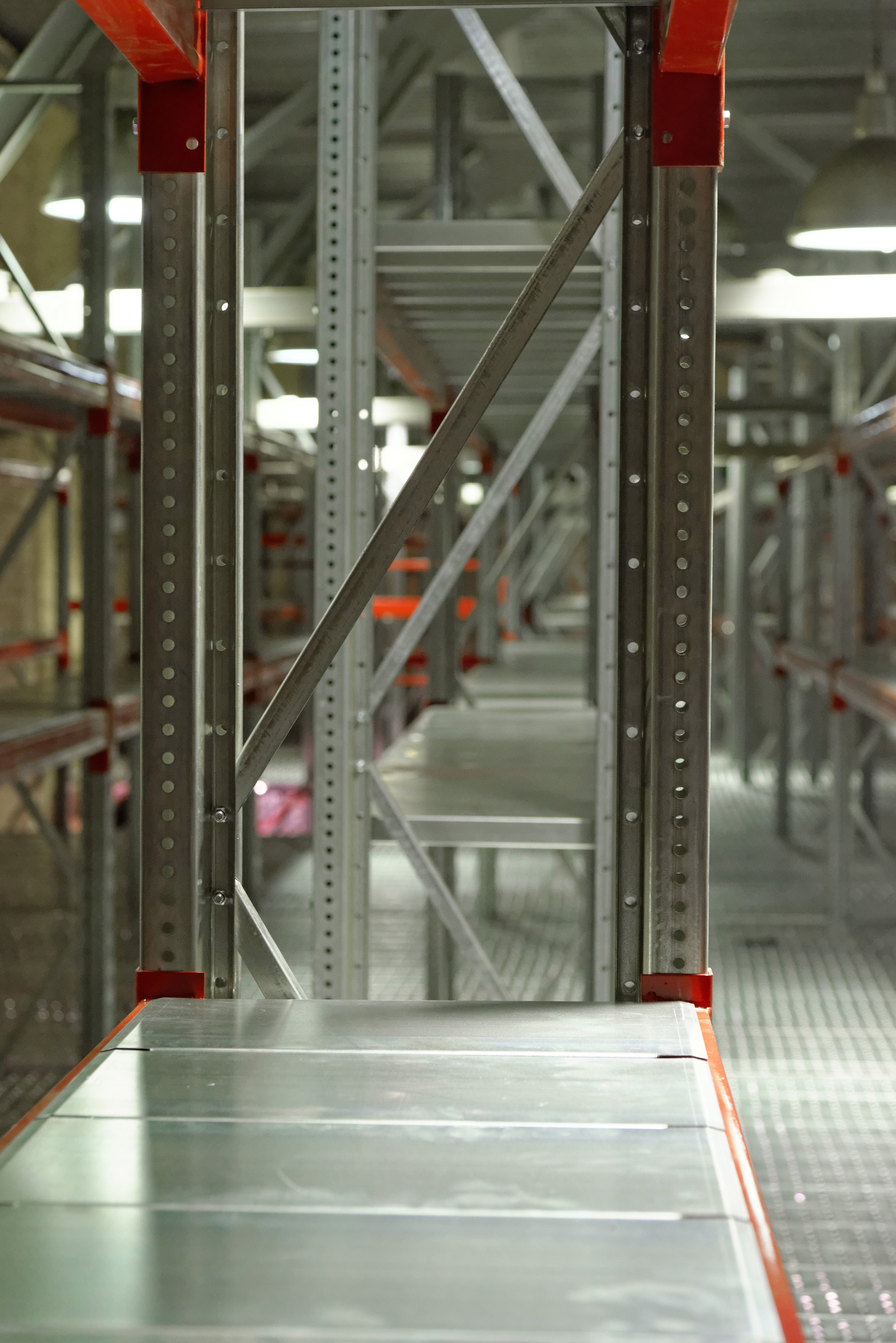

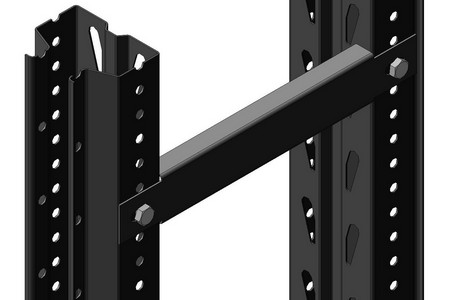

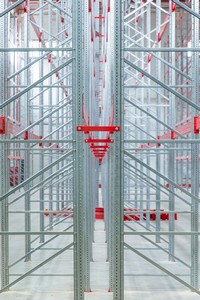

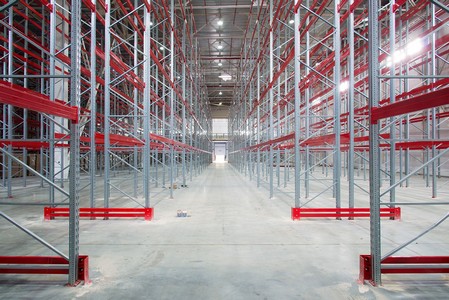

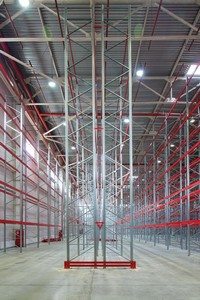

Вертикальные рамы Конструкция рамы состоит из двух перфорированных стоек, диагональных и горизонтальных связей, в основание стойки устанавливается пятка. Соединение элементов конструкции между собой болтовое с самоконтрящейся гайкой, этим достигаются устойчивые к динамическим нагрузкам соединения. Стойки выполнены методом холодного профилирования, из высококачественной оцинкованной стали марки 08пс ГОСТ 14918-80. Имеются несколько видов поперечного сечения вертикальных профилей, различной ширины- 70, 90, 100, 120, 130 мм и толщины металла. Выбор сечения и толщина металла зависит от требуемой грузоподъемности стеллажной секции. Профили стойки перфорируются с точностью до 0,01 мм и могут производиться длиной до 14 м, толщина металла 1,5 - 2 - 2,5 мм. Шаг перфорации стойки – 50 мм. В основание стойки устанавливается пятка, она предназначена для распределения точечной нагрузки от стеллажной системы и имеет прочное полимерное покрытие. Между собой двойные ряды рам соединяются межрамными связями, длиной 200,240,300,400,500,600, 700,800,900,1000мм, которые обеспечивают дополнительную жёсткость конструкции. Рамы стеллажа крепятся к полу анкерными болтами М10х95.
|
|
|

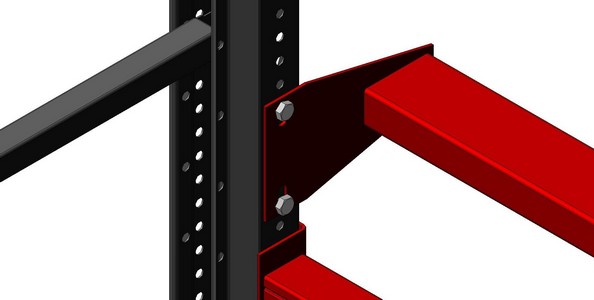

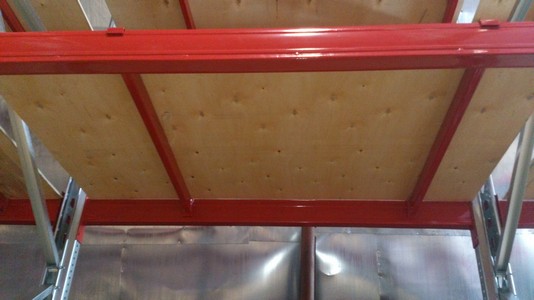

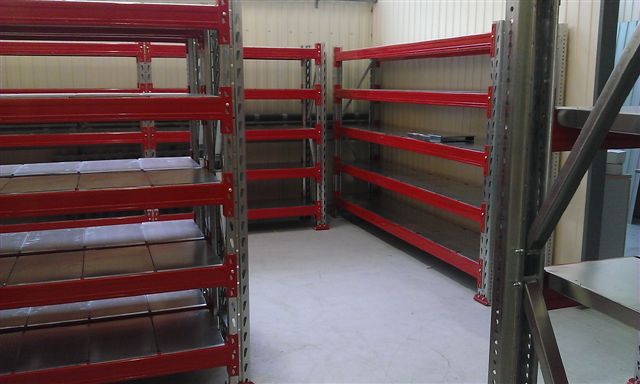

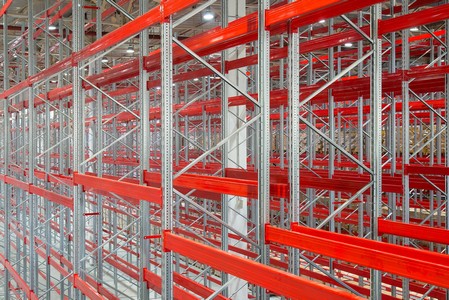

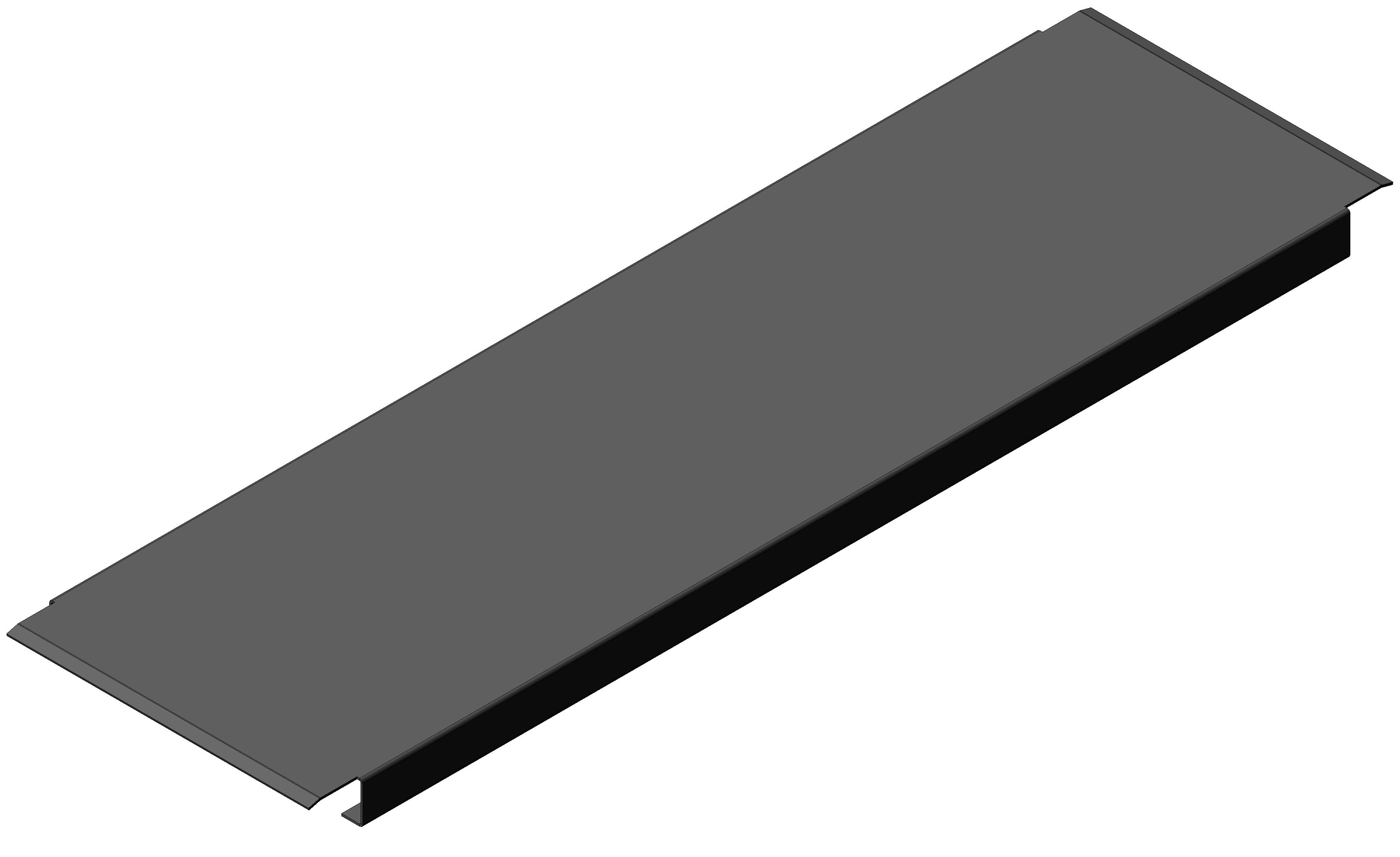

Горизонтальные балки Балки изготавливаются из двух холоднокатаных профилей С-образной формы, изготовленных методом холодного профилирования, из высококачественной стали Ст3, покрытых прочным эпокси-полиэфирным порошковым полимером, цвет балок красный (RAL-3002). Крепление балок к вертикальным рамам осуществляется c помощью крючковых зацепов (кронштейнов). Соединения на зацепах позволяют легко регулировать высоту и обеспечивают быструю и эффективную сборку стеллажей. Шаг перестановки балок по высоте – каждые 50 мм в соответствие с перфорацией на стойках. Каждая балка комплектуется двумя фиксирующими элементами (фиксаторами), которые имеют сложногнутую форму, позволяющую надежно зафиксировать сцепление кронштейна балки с перфорацией стойки и предотвратить выход балки из зацепа во время обработки паллет техникой. Имеются семь видов поперечного сечения балок, различающихся высотой профиля: 80, 95, 120, 130, 140, 160, 180 мм. Выбор высоты профиля зависит от требуемой нагрузки на балку, чем выше высота профиля, тем выше несущая способность балки. Допустимый прогиб балки L/250, где L-длина части балки между зацепами. Оцинкованный полочный настил Для организации ручного отбора товара на нижних ярусах фронтальных паллетных стеллажей балки стеллажа укомплектовываются оцинкованным настилом. Настил подбирается при проектировании под требуемую нагрузку на ярус. Настил наборный, состоит из полок ширина и толщина металла из которого они производится, может варьироваться в зависимости от нагрузочной способности. Полки укладываются, без какого либо болтового крепления, от горизонтального перемещения наружу и за стеллаж их удерживают вырезы в боковых рёбрах, которыми они упираются в основные балки. Оцинкованное покрытие полок долговечно и не подвержено коррозии. |
|
Защитные ограждения

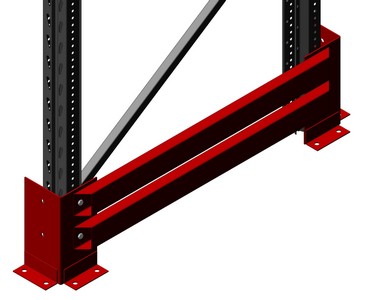

Для защиты стоек стеллажа от ударов вилами погрузчика или паллетом служит фронтальная и угловая защита стойки. Для защиты рам стеллажа с торцов, торцевые отбойники. Фронтальная защита имеет П-образную форму, угловая защита имеет Г-образную форму, тем самым защищая стойку со сторон возможных ударов. Торцевые отбойники состоят из двух угловых отбойников и соединяющего их оцинкованного профиля. В комплект к защите входят анкера для крепления к полу и крепёж для крепления профиля к отбойникам если это торцевая защита.. Защита изготавливается из из высококачественной стали Ст3. При повреждении защитного элемента его нужно заменить на новый.
Требования к полу
При установке стеллажей полы должны быть ровными и горизонтальными. Допустимый уклон поверхности – не более 2 мм на длине 1000 мм, местные углубления в зоне установки стоек – до 2-х мм. Допускается использовать пластины регулировочные под подпятник. Полы в складских помещениях должны соответствовать требованиям нормативных документов:
- СНиП 2.03.13-88 «Полы»
- Рекомендации по проектированию полов (в развитие СНиП 2.03.13-88 «Полы») МДС 31-1.98 (АО ЦНИИпромзданий)
